8KB EEPROM
Auf der Platine befindet sich ein 8 KByte EEPROM, dessen Inhalt das BASIC des C64 erweitert. Hier eine Übersicht der neuen Befehle:
.I - Zeigt alle verfügbaren Befehle an.
ACT-Drive:X – Das aktuell eingestellt Laufwerk.
.Z - Erhöht die Laufwerksnummer (Gerätenummer).
.X - Verringert die Laufwerksnummer.
.B - Ruft den Filebrowser auf (mit der aktuellen Laufwerksnummer).
.L"<NAME>" - Lädt das entsprechende Programm.
.M"<NAME>" - Mounted ein Image oder öffnet ein Verzeichnis.
.R - Führt einen Reset aus.
.S - Lädt SJLOAD (Schnelllader).
.T"<NAME>" - Öffnet ein .T64 File und lädt das enthaltene Programm.
.U - Geht ein Directory-Ebene nach oben bzw. zurück.
.D - Zeigt das Directory des aktuellen Laufwerks an.
.V - Alternativer Anzeige-Befehl für das Directory (SPACE zum Anhalten).
.P"<name>"[0] - Spielt SID-Musikstücke ab (PSID).
.Q - Schaltet das Eeprom ab, blendet es aus.
.F - Formatiert eine Diskette.

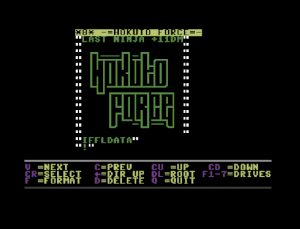

Der Befehl: “.D”
Das Directory wird in 18 Zeilen aufgelistet. Nach Erreichen dieser Zeilen wird automatisch pausiert und es stehen folgende Tasten für Aktionen zur Verfügung:V – Führt die Ausgabe fort (nächste Seite).C – Zurückblättern.Q – Beendet die Ausgabe oder den Filebrowser.CR – Lädt und startet ein Programm, mounted ein Image, spielt ein SID ab, öffnet ein Verzeichnis oder lädt ein .T64 Programm.Cursor Down – Bewegt den Cursor runter.Cursor Up – Bewegt den Cursor nach oben.< – Ein Verzeichnisebene nach oben.^ – Root Directory.B – Der Cursor verwandelt sich in eine “0” und zeigt damit die “0”-Option für den SID-Player an (siehe die dazu passenden Infos).F1 – F7 Laufwerksnummer : 8, 9, 10, 11F – Formatiert eine Diskette.D – Löscht eine Datei.RETURN – Führt ein .PRG aus/mounted ein Disk-Image/spielt ein PSID-Stück
“.D” BrowserDer Browser des “.D”-Befehls kann auch über einen Joystick in Port 2 gesteuert werdenup = Cursor nach obendown = Cursor nach untenleft = Vorherige Directory Seiteright = Nächste Directory Seiteup+left = Eine Directory Ebene höherup+right = Root-Directorydown+left = Filebrowser verlassenfire = Auswahl, öffnen oder mount DirectoryWICHTIG !!!
Der “.D”-Befehl funktioniert nur dann ordnungsgemäß (mit der Anzeige DIR/IMAGE/MUSIC . . .), wenn der Dateiname mit einer passenden Endung versehen wurde. Für ein Image z. B. “TESTIMAGE.D64” für Musik “TESTMUKKE.SID” usw. Ferner sollte man beachten, dass der gesamte Dateiname 16 Zeichen (inklusive Endung) nicht überschreitet! Sollten keine Endungen vergeben worden sein, so wird der Verzeichnis-Eintrag als .PRG gewertet.
Very Simple SIDPlayer (VSSP)
.P"<name>"[0]
Spielt eine .SID Musikdatei ab. Die “Null” in der Klammern ist optional und muss nur angegeben werden, falls ein Musikstück nicht startet. Allerdings kommt es (sehr, sehr selten) auch gelegentlich vor, dass manche Musikstücke trotz der “Null”-Option nicht starten.
Weitere Hinweise zu den Befehlen
Vorhandene Software (sofern Name bekannt bzw. mit LOAD"$",8 alternative verwenden (ohne MSD-Browser):.M – vor dem Eintrag mounted ein .D64 Image, welches dann mit “.D” angeschaut und mit “.P” oder “.L” entsprechend genutzt werden kann..L" – vor dem Eintrag lädt das entsprechende Programm (Laufwerksangabe nicht notwendig, das MSD2IEC übernimmt die aktuell eingestellte Laufwerksnummer (“.X” / “.Z”)..P" – Vor dem Eintrag spielt (sofern es sich um ein PSID-File handelt) das Musikstück ab..T" – Vor dem Eintrag öffnet ein .T64 file und lädt das enthaltene Programm..F" – Formatiert eine Diskette..Q" – Blendet das Eprom aus und schaltet die Erweiterung ab.RUN/STOP – während des “Bootvorganges/Resets” springt direkt in das normale BASIC (ohne Erweiterung).F1 – während des “Bootvorganges/Resets” springt direkt in Filebrowser (.D) und zeigt den Inhalt des Laufwerks mit der Nummer 8.
Unterstütze Schnelllader[Bearbeiten]
Folgende Schnelllader werden unterstützt:
- Turbodisk
- Final Cartridge 3
- EXOS V3
- The Beast System
- Action Replay 6
- Dreamload
- ULoad Model 3
- G.I. Joe Loader
- Epyx FastLoad
- GEOS+Wheels
- ELoad Version 1
- JiffyDOS
Vorhandene Taster und LEDs
Es existieren drei Drucktaster, die folgendes bewirken:
- Links: Reset des MSD2IEC
- Mitte: Wechsel des Images bzw. Diskette
- Rechts: Reset des Computers
Weiterhin ein Miniatur-Schiebeschalter und 3 LED´S:
- Schiebe-Schalter: Schaltet die BASIC-Erweiterung ab.
- LED´s: Zeigen: den Betriebsstatus (busy, Error oder Write) sowie den Betrieb an.
Laufwerksnummer einstellen
Am unteren rechten Rand der Platine befindet sich ein ‘Jumper zur Wahl der Laufwerks-Nummer (8/9).
Anstelle eine Jumpers kann auch ein Kippschalter angebracht werden (bei Einbau in ein Modulgehäuse).
Kann am MSD2IEC ein LCD genutzt werden ?
Ja, bei dieser Version sind auf der Unterseite die notwendigen Lötpunkte vorgesehen und markiert.! ACHTUNG ! – ANGEPASSTE FIRMWARE NÖTIG !
